[Unity DOTS] 공식 샘플 프로젝트 완전 분석 1편

나도 깜짝 놀랐는데 'ECS & C# Job System 샘플 프로젝트 따라잡기 #2'라는 이름의 포스트를 작성하고 벌써 1년이 넘게 지났다. 슬슬 3편을 써볼까 하고 git pull을 받았는데 너무 많이 바뀌었다. 그래서 그냥 처음부터 다시 시작한다. 기존 1,2편도 기록을 위해 남겨둔다.

2019/03/13 - [개발/Unity] - [Unity][DOTS] ECS & C# Job System, 샘플 프로젝트 따라잡기 #1

[Unity][DOTS] ECS & C# Job System, 샘플 프로젝트 따라잡기 #1

2019/03/29 - [개발/Unity] - [Unity][DOTS] ECS & C# Job System, 샘플 프로젝트 따라잡기 #2

[Unity][DOTS] ECS & C# Job System, 샘플 프로젝트 따라잡기 #2

DOTS 공식 샘플 프로젝트는 Github에 올라가 있는데 주소는 아래와 같다. 다행히 주소까지 바뀌지는 않았다.

https://github.com/Unity-Technologies/EntityComponentSystemSamples

Unity-Technologies/EntityComponentSystemSamples

공식 샘플 프로젝트 관련 최신 소식은 유니티 포럼 사이트의 아래 공지 글에서 확인할 수 있다.

https://forum.unity.com/threads/samples.522629/

Samples

Github 첫 페이지에 뜨는 README.md 파일을 보면 프로젝트 인스톨 가이드가 적혀있다. 한국어로 그대로 옮겨보겠다.

1. 유니티 에디터에서 프로젝트를 새로 만든다 (최신 버전의 DOTS 패키지를 설치하기 위해 2019.3.0f1 또는 그 이상 버전의 유니티를 설치해야 한다).
2. 에디터에서 패키지 매니저를 실행한다 (메뉴: Window > Package Manager)

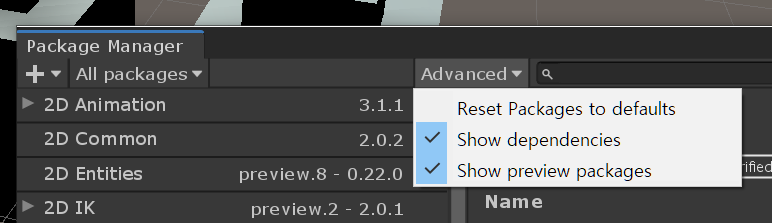

3. 윈도우 상단의 Advanced 메뉴를 열고 "Show preview packages' 옵션을 켠다.



4. Hybrid Renderer 패키지를 찾아서 프로젝트에 추가한다.

그러면 의존(dependency) 관계에 있는 Entities 패키지가 추가된다. 다시 Entities 패키지가 의존성을 갖는 Burst, Collections, Jobs, Mathematics 같은 패키지들이 재귀적으로 쭉 추가된다. 여기까지 하면 새로 만든 프로젝트에서 바로 DOTS를 사용할 수 있다.

샘플 프로젝트는 크게 Advanced 그룹과 HelloCube 그룹으로 나뉜다. 일단 HelloCube 그룹을 쭉 살펴보고 나중에(그 언젠가..) Advanced도 분석해 보겠다.

HelloCube 그룹의 예제 "1. ForEach"부터 시작한다. 폴더 구조는 아주 간단하다. ForEach 씬 파일과 README 문서, 두 개의 스크립트가 들어있다.

README.md 파일을 열어보면 이 예제에 대한 대략적인 설명이 적혀있다. 참고로 이 문서에 ECS라는 말이 계속 나오는데 DOTS의 예전 이름이 ECS다. 정확히는 ECS가 DOTS의 주요 구성 요소 중 하나인데 자세한 이야기는 나중에 하기로 하고 일단 넘어가자. 발번역이지만 핵심만 한국어로 옮겨보겠다.

이 예제는 두 개의 큐브가 회전하는 간단한 ECS 시스템을 구현한 것이다. 또한 이 예제는 ECS가 데이터와 기능적인 부분으로 나뉘어 있다는 것을 보여준다. 데이터는 Component(ECS의 'C')에 저장된다. 반면에 기능적인 부분은 System(ECS의 'S')을 이용해서 작성한다. 'RotationSpeedSystem_ForEach'가 System인데 'RotationSpeed_ForEach' Component에 저장된 데이터를 이용해서 오브젝트를 회전시킨다.

ForEach 씬(scene)을 열면 씬 뷰에 커다란 정육면체(cube) 위에 작은 정육면체가 붙어 있는 메쉬 덩어리가 보인다. 씬 뷰에서 재생 버튼을 누르면 오브젝트가 Y축 방향으로 회전하는 것을 볼 수 있다.

gif 아님, 아무리 뚫어져라 쳐다봐도 돌아가지 않습니다.

이제 코드를 살펴보자. 먼저 'RotationSpeed_ForEach'는 IComponentData 인터페이스를 구현한 구조체다. 초당 몇 도를 회전할지에 대한 정보만 갖는다. 즉, 기능적인 부분은 없고 데이터만 갖는 구조체다.

[GenerateAuthoringComponent]
public struct RotationSpeed_ForEach : IComponentData
{
    public float RadiansPerSecond;
}

다음으로 'RotationSpeedSystem_ForEach'는 SystemBase를 상속 받은 System 클래스다.

public class RotationSpeedSystem_ForEach : SystemBase
{
    // OnUpdate runs on the main thread.
    protected override void OnUpdate()
    {
        float deltaTime = Time.DeltaTime;

        // Schedule job to rotate around up vector
        Entities
            .WithName("RotationSpeedSystem_ForEach")
            .ForEach((ref Rotation rotation, in RotationSpeed_ForEach rotationSpeed) =>
            {
                rotation.Value = math.mul(
                    math.normalize(rotation.Value),
                    quaternion.AxisAngle(math.up(), rotationSpeed.RadiansPerSecond * deltaTime));
            })
            .ScheduleParallel();
    }
}

Entities.ForEach 람다(lambda)식을 이용해서 Entity(ECS의 'E', 일단 GameObject와 비슷한 개념이라고 생각하자)들을 무한히 회전시킨다. 이 예제에는 Entity가 한 개 밖에 없지만 Entity가 추가되면 RotationSpeed_ForEach Compnent가 붙은 모든 Entity들이 이 System에 의해 회전하게 된다. 즉, 이 클래스는 데이터는 없고 기능적인 부분만 수행한다.

RotationSpeed_ForEach 구조체 코드를 다시 보면 [GenerateAuthoringComponent] 속성(attribute)이 붙어있다. 이게 붙으면 유니티 에디터의 Inspector 창에 해당 구조체의 public 필드(filed)가 보이고 값을 수정할 수도 있다.

이상으로 첫번째 예제를 요리조리 뜯어봤다. 2편에서는 두 번째 예제 '2. IJobChunk'를 분석해보겠다. 끝.
